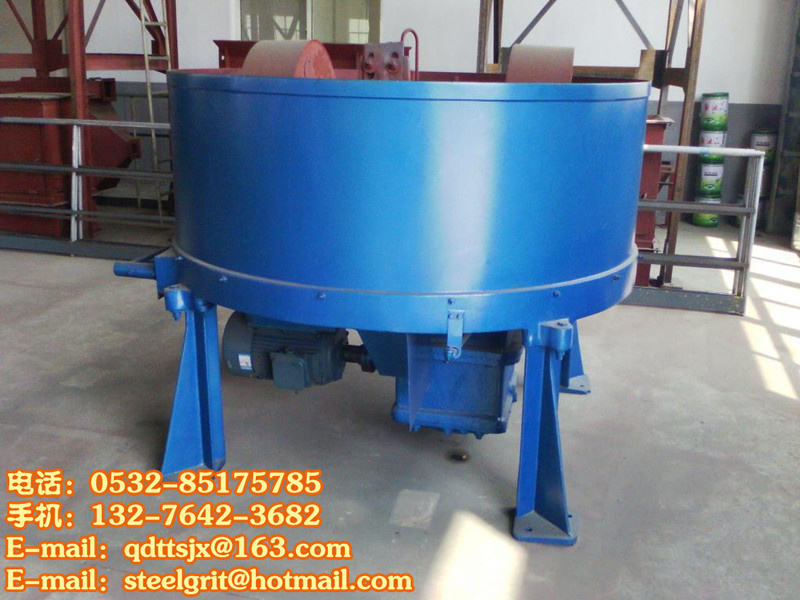

S114混砂机简述:
114混砂机(混沙机)工作原理:辗轮式混砂机(蹍轮式混砂机)其工作程序是电机带动立轴上的行星箱,行星箱两端之下各装有一组搅拌铲,搅拌铲以一定的速度绕立轴作顺时针方向公转的同时两组搅拌铲(每组三块铲板)分别以一定的速度绕各自的轴芯作逆时针方向自转,另外两只碾轮按顺时针方向对不断翻动的物料进行碾压。这种工作方式同时具备了碾压,搓揉,搅拌功能,是国内几种同类机型无法同时具备多种特点于一身的新型混砂设备。
S14混砂机电气操作事项:
开机检查
1、操作者必须按规定穿戴好劳保用品;
2、操作者首先检查并清除混砂机系统传动部分及周围可能存在的杂物;
3、检查与该机配套的液料系统是否正常,检查液料输送系统是否有漏液和异常现象。
4、检查树脂和固化剂进料管路手动阀、回流管路手动阀是否打开(液料桶上)
5、树脂、固化剂料桶是否缺料,各个气阀是否关闭,检查砂斗是否缺料(模拟屏砂斗下料位指示灯亮表示缺料)。
6、检查气路(空气压力在4-6Bar)及各气路接头;
7、检查各个电机传动结构连接(皮带、链条)是否牢靠,电机减速箱是否有漏油和异常现象;
8、查看电柜内电器元件是否有异常;
9、各个接近开关信号是否到位,是否松动;
10、检查检修防护门是否关严;搅笼门检测是否到位(模拟屏上搅笼门检测指示灯亮表示到位)
11、检查液料泵是否正常工作,有无异常声音,有无泄漏。
12、检查对应泵变频器的频率是否正确(参数工艺员定)。
S114混砂机保养与维护
[保养]
1、每次工作完了停机时应将机盆内各个角落残留的型砂清除掉,以免残留型砂的硬化影响下次的混合质量和机器的正常工作。
2、各润滑部位应随时检查,以便各润滑部位得到良好的润滑。
[维护]
1、不许将金属块和其他杂物同型砂一起加入机内。
2、本机不能用来碾制任何硬质材料。
3、每次型砂加入量不能超过规定的数量。
4、型砂必须在机器开动后逐渐的加入。
5、停车前须将机盆内的型砂绝大部分卸出。
6、经常检查个固定螺钉,发现有松动现象应随时扭紧。
S114混砂机易损件
序号 | 图号 | 名称 | 件数 | 材 料 |
1 | S114.10-1 | 齿轮轴 | 1 | 45 热处理 |
2 | S114.10-6 | 齿轮 | 1 | 45热处理 |
3 | S114.10-8 | 齿轮轴 | 1 | 45热处理 |
4 | S114.10-11 | 齿轮 | 1 | 45热处理 |
5 | S114 | 内刮板 | 1 | 铸件 |
6 | S114 | 外刮板 | 1 | 铸件 |
