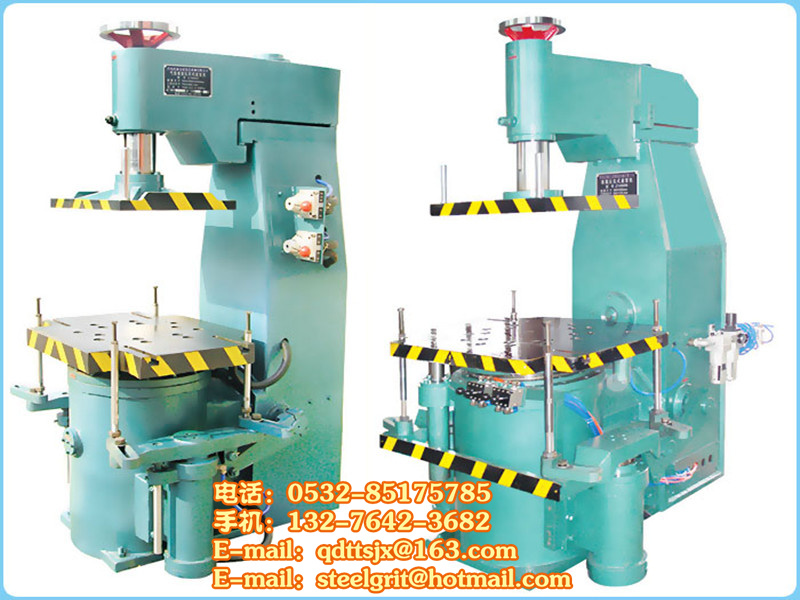

Z143造型机简述:
Z143造型机用于批量生产的小型铸造件单面型板单箱造型,可造上箱或下箱,造型机采用弹簧微震压实机构,所造砂型紧实而均匀;对提高铸件质量起到一定的保证作用。气动管路简洁,操作简单,灵活,使用保养方便。
Z143造型机特点:
•143造型机结构进行优化设计,机身采用方箱筐架结构,大幅度提高机身的钢性。
•143造型机机采用震压造型工艺,可大幅度提高压实力使砂箱硬度可达HB75以上,表面粗糙度提高一个等级,稳定其产品质量。
•143造型机机震击部分为强震式,有效降低机器对地基的影响。
•143造型机机起模机构采用单缸起模,同步性好。
•143造型机机控制部分,全部采用气动元件来实现整体功能,操作简单,维护方便。
•143造型机机操作方便,可视砂型情况,操作程序可人性化,有效地提高生产率。
143造型机技术参数
名称 | 单位 | Z143WA |
砂箱尺寸 | mm | 500*400*150 |
工作台尺寸 | mm | 600*420 |
震击负荷 | kgf | 200 |
压实力 | kg | 4100 |
起模行程 | mm | 160 |
压实行程 | mm | 140 |
生产率 | 箱/时 | 40-60 |
自由空气消耗 | m/箱 | 0.25 |
外形尺寸 | mm | 820*650*1310 |
Z143造型机组成:
Z143造型机由机身、起模机构、震击压实机构、转臂压头部分及气动管路系统部件组成。
Z143造型机维护保养:
a) 上班前均应检查油雾器的注油量情况,压缩空气必须经分水过滤器除去是水分。
b) 定期检修机器,检查机器易损件情况,及时进行更换。压头升降螺纹及中心轴应每班注机械油润滑。转臂轴承每3~6个月加注2号钙基润滑脂。定期检查震动部分紧固螺钉,发现松动,及时拧紧。
c) 如发现震击力不足,应检查压缩空气压力是否合适,如由于震击缸间有砂尘卡阻时,应拆洗震击缸。
d) 操作人员必须熟悉机器结构,性能、操作程序后才能进行操作和使用,并应注意安全。
Z143造型机故障排除:
Z143造型机往往在使用一段时间后,压头会出现摆动迟钝、缓慢,影响工作效率。这时只有经过仔细的对造型机诊断,分析出造成此异常情况的缘由,对其及时做出正确的处理才能保证造型机恢复正常。当造型机压头出现摆动迟缓、缓慢时应该从一下几个步骤逐步去检查,最终解决此问题。
第一步、检查造型机压头前后板间隙,是否有什么铁碴等异物阻碍,可清除后试车。
第二步、打开压头上后面两根进气管,操纵阀分别扳在原位与摆入,看看管口进气是否够大,如果进气量小造型机压头摆动缓慢,若是此原因可一直检查到操纵阀,直致空气滤清气。
第三步、造型机压头上面有盖板,打开观察齿条是否锈蚀严重,如果发生此故障,同样会造成造型及压头动作迟钝,可用煤油或汽油清洗即可。
