造型机

造型机定义：

用于制造砂型的铸造设备。它的主要功能是：填砂，将松散的型砂填入砂箱中；紧实型砂，通过震实、压实、震压、射压等不同方法使砂箱中松散的型砂紧实，使砂型在搬运和浇注等过程中具有必要的强度；起模，利用不同机构将模样从紧实后的砂型中取出。

造型机发展及分类：

造型机最早出现于19世纪中期，早期的造型机是一种简单的手动压实带起模的机构，后来采用压缩空气作为震实和压实型砂的动力。1890年出现了震击式造型机，使造型效率和砂型精度都有了提高。

造型机按其紧实型砂的方法不同可分为压实式、震实式、震压式、射压式造型机和抛砂机。

造型机组成单元及特点：

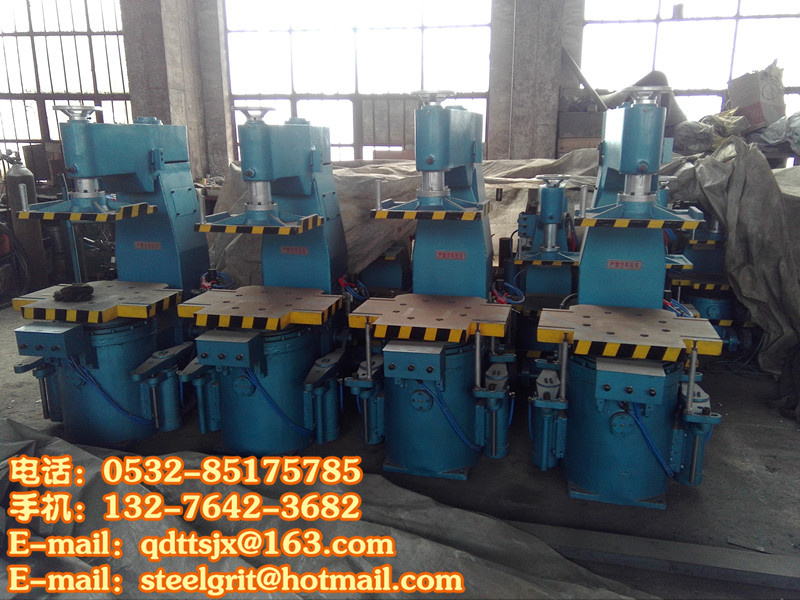

   造型机由机身、起模机构、震击压实机构、转臂压头部分及气动管路系统等部件组成。

1.机身为一坚固的空心框架工件，上部支撑转臂压头部分，压实时转臂勾住机身使压实力由机身承受，机身与震击机构用螺栓连接在一起，转臂压头部分，压头固定在可以回转的摇臂上，压头有螺旋升降机可根据砂箱高度调至压头至砂箱的距离

2.转臂是通过手拉阀控制油缸活塞往返运动，实现正臂和转臂运动。

3.起模结构由两只起模缸、连杆、平衡轴、起模台、起模杆等组成，起模缸启动时带动连杆、平衡轴、起模台使四根顶杆同时顶起砂箱起模。

4.震击压实结构。采用弹簧微震气动压实结构，压实震击使震动增加。起模时夹紧气缸将震实缸体锁紧，落模时夹紧气缸松开。

5.气动管路系统：输入的压缩空气，经空气过滤器去除压缩空气中的水及杂质，然后经油雾器注入润滑油，供给各气动元件和机构，机器动作由手拉阀控制台实现。

6.气源供给和润滑。机器是由气源作能源和油做润滑来实现工作的。进气压力大小和油量大小分别由减压阀和调油阀来调节。气源经过油雾器时根据虹吸原理将油吸入管路，雾状进入各管路系统进行润滑。

造型机合理使用：

1、遵守造型机和制芯机通用操作规程。

2、造型机起模时，顶杆必须平稳而又同步上或，否则，通知维修人员修理。

3、造型机压实时，压砂横梁转架应平稳地转动，不要操作过猛，产生冲击。

4、操作者在生产前后必须注意模具是否良好，外模与芯模的定位销是否配套。

5、操作造型机的工作人员应思想集中。

6、造型机合箱完工后，应按工艺规定，将模子吊搬到制定的浇注点（线）。摆放整齐，并加以压铁或卡子锁箱。杂件必须注明记号。

7、造型机砂箱不准堆放太高，一般不得超过两米，所用工具必须堆放整齐，防止发生事故。

8、使用喷灯时应注意安全，防止火灾发生，使用行灯必须是36V以下低压灯泡，禁用220V以上高压灯泡。

9、造型机使用行车时应先检查吊具是否良好，起吊时应将钩子扎牢链条拉直，不准斜吊和超负荷起吊。

10、严禁在起吊砂箱下面修模操作。大型砂箱开箱，翻身垫箱时必须用方形物件垫妥。

11、造型机使用的砂箱必须牢固，搭手要完整无裂纹和弯曲现象
