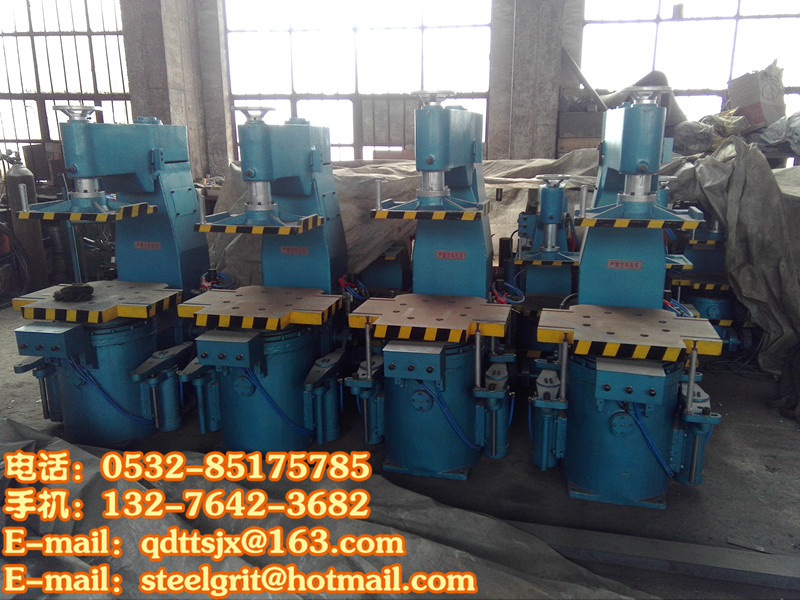

Z145造型机

Z145造型机特点：

造型机适用于中小铸件造型，可单独使用，也可组成造型线使用。
造型机采用微震压实造型工艺，可大幅度提高压实力，提高铸件产品质量。
造型机震击部分装有缓冲弹簧，有效的降低机器对地基的影响。
造型机起模机构采用气缸、同步杆，有效的实现同步起模。
造型机压实、震击时机身受力。

造型机控制部分全部采用气动元件来实现整体功能，操作简单，维护方便。

145结构组成：

造型机由机身、起模机构、震击压实机构、转臂压头部分及气动管路系统等部件组成。

1.机身为一坚固的空心框架工件，上部支撑转臂压头部分，压实时转臂勾住机身使压实力由机身承受，机身与震击机构用螺栓连接在一起，转臂压头部分，压头固定在可以回转的摇臂上，压头有螺旋升降机可根据砂箱高度调至压头至砂箱的距离

2.转臂是通过手拉阀控制油缸活塞往返运动，实现正臂和转臂运动。

3.起模结构由两只起模缸、连杆、平衡轴、起模台、起模杆等组成，起模缸启动时带动连杆、平衡轴、起模台使四根顶杆同时顶起砂箱起模。

4.震击压实结构。采用弹簧微震气动压实结构，压实震击使震动增加。起模时夹紧气缸将震实缸体锁紧，落模时夹紧气缸松开。

5.气动管路系统：输入的压缩空气，经空气过滤器去除压缩空气中的水及杂质，然后经油雾器注入润滑油，供给各气动元件和机构，机器动作由手拉阀控制台实现。

6.气源供给和润滑。机器是由气源作能源和油做润滑来实现工作的。进气压力大小和油量大小分别由减压阀和调油阀来调节。气源经过油雾器时根据虹吸原理将油吸入管路，雾状进入各管路系统进行润滑。

造型机工作过程：

 1、操作造型机的工作人员应思想集中。

2、放置砂箱时注意砂箱导向孔和定位孔的方向。砂箱与模板接触齐平。

3、放置托盘，检查是否放平。

  4、放下余砂框，加满砂子。开启气阀，震击。震击时间7~10秒。

5、检查余砂框砂子是否充足，补砂。

 6、将压头摆入，压实。

7、将压头摆出，扎不少于10个的5mm粗排气孔，起模。

 8、气吊吊起砂型，起模杆复位，吊开砂型。

 9、将上箱挖浇口，不得有浮砂，表面光洁。

 10、将下箱翻转，拨出斜销，取下托盘，检查砂型，修型。  11、将上箱翻转，检查型腔是否完好和铸字清晰，修型。吹尽浮砂，合箱。
